型號：SBS05BM；SBS12BM
應用場合：
保護高傳輸速率同軸視頻線路免受雷電過電壓、感應過電壓、過電流、靜電 放電等造成的損壞。
典型應用于安防監控同軸視頻信號端口。
主要特點：
◆ 采用名牌大容量浪涌吸收元件，通流量大。
◆ 采用超低電容設計，信號傳輸特性能好。
◆ 采用多級保護設計，性能優越。
◆ 納秒級快速響應。
◆ 斷態漏電流極低，不影響設備正常工作。
◆ 殘壓低、保護設備安全可靠。 過電壓、過電流雙重保護。
◆ 安裝簡單，免維護。
技術參數：
|
型號 |
SBS05BM |
SBS12BM |
|
持續工作電壓 |
5V |
12V |
|
限制電壓（10/700us） |
20V |
25V |
|
標稱通流容量 |
5KA |
|
適合數據傳輸速率 |
100Mbps |
|
插入損耗 |
≦0.5DB |
|
響應時間 |
1ns |
|
保護形式 |
串接于線路和設備端之間 |
|
外型尺寸 |
55×25×25 (mm) |
|
工作環境 |
溫度-40C~~+85C,相對濕度<=95%（25C） |
安裝說明：
將防雷器（SPD）串接于線路和需保護的設備端口之間。將SPD上的接地端口，使用多股銅導線就近
接入地網，且應保證接地電阻不大于4歐姆。
注意事項：
安裝時要確保安裝到位，使BNC接頭結合牢固，安裝完后可用萬用表測試同軸信號線是否導通。切勿
帶電安裝SPD，否則可能損壞SPD和需保護的設備。

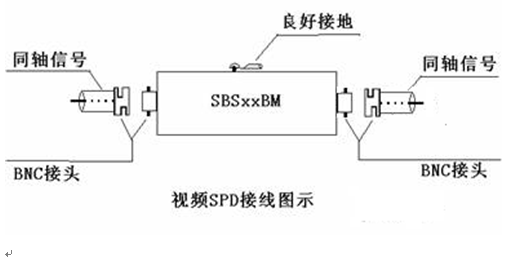

安裝示意圖：
