⑴ 雷電沿市電回路進入配電線路并最終進入終端設備，造成設備損壞。
⑵雷電沿信號線路而進入信號設備，造成信號設備損壞。
⑶雷電流引起的強電磁感應造成耐壓值較低的信號端口損壞

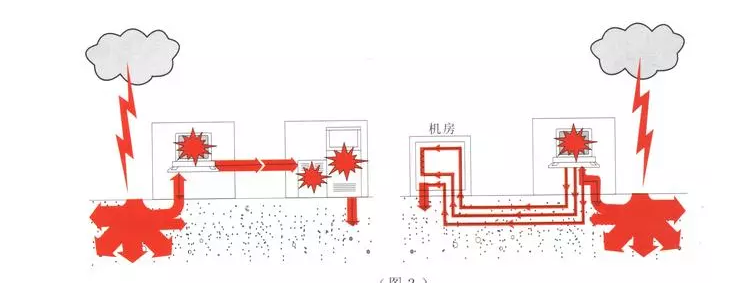

(4)地電位反擊造成設備損壞。
因此本方案將以整個供電系統、信號系統為保護對象，將以上幾種途徑進入的雷電過電壓進行泄放和攔截，并以等電位連接為保證，加上良好的接地，從而形成一個全面完整的防護體系。 一、設計原理
1.1防雷系統的設計應滿足原則
1、 首先考慮人身安全；
2、 保護器不影響被保護設備的正常工作；
3、 雷擊產生沖擊波時，所采用的防護器件應有低阻抗，將沖擊電流直接導入大地而不產生危險的沖擊對地電位差；
4、 防護器件應有較高的承受沖擊能量的能力，并有規范的接地系統。
按照IEC1312-1～3規范，為保護你監控系統的設備，將需要保護的空間劃分為不同的防雷區（LPZ），根據各部分空間不同的LEMP（雷閃電磁脈沖）的嚴重程度和實際情況確立相應的防護等級，合理使用相應的防雷器。
1.2 防護措施
概括的說，當今電子設備的防雷手段，主要采用分流、接地、屏蔽、等電位和過電壓保護五種方法。
分流：用避雷針、避雷帶和避雷網等將雷電流沿引下線安全地流入大地，防止雷電直接擊在建筑物和設備上。
屏蔽：系統所有的金屬導線,包括電力電纜、通信電纜和信號線均采用屏蔽線或穿金屬管屏蔽，在機房建設中，利用建筑物鋼筋網和其他金屬材料，使機房形成一個屏蔽籠。用以防止外來電磁波（含雷電的電磁波和靜電感應）干擾機房內設備。
等電位連接：機房內所有金屬物體，包括電纜屏蔽層、金屬管道、金屬門窗、設備外殼等金屬構件進行電氣連接，以均衡電位。
接地：在系統中，為保證其穩定可靠的工作、保護設備和人身安全，解決環境電磁干擾及靜電危害，需要一個良好的接地系統。
過電壓保護：電子設備的信號線、電源線上安裝相應的過電壓保護器，利用其非線性效應，將線路上過高的脈沖電壓濾除，保護設備不被過電壓破壞。主要的保護器件為氧化鋅壓敏電阻、二極或三極放電管、快速箝位二極管等，根據需要進行組合，形成完整的防雷保護器。
1.3 防雷工程設計依據
· 國標《建筑物防雷設計規范》GB50057-94
· 國標《電子計算機機房設計規范》GB50174-93
· 國標《民用電氣設計規范》JGJ/T16-92
· 國標《計算機場地安全要求》GB9361-88
· 《通信局（站）接地設計暫行技術規定》YDJ26－89
· 《通信工程電源系統防雷技術規定》YD5078-1998
· 國際電信聯盟ITU-T（原CCITT）相關建議及標準
K.31 Bonding Configurations and Earthing of Telecommunication Installation inside a subscriber's Building.
K.41 電信中心內部通信設備接口抗雷擊能力
IEC61644-1-1999 接至電信網絡的信號接口保護器
· 建設單位提供的資料。
二、監控室防雷部分:
2.1、 防雷設備選型和應用原則
防雷設備的正確選擇和應用，將直接關系到整個系統防雷的質量。如果選擇不當，不但難以起到防雷的作用，甚至還會對設備造成不必要的影響，因此，防雷設備的選型及其應用至關重要。
考慮到電源負荷電流容量較大，為了安全起見及使用和維護方便，電源系統的多級防雷，原則上均選用并聯型電源避雷器。
電源避雷器的保護模式有共模和差模兩方式。共模保護指相線-地線（L-PE）、零線-地線（N-PE）間的保護；差模保護指相線-零線（L-N）、相線-相線（L-L）間的保護。對于低壓側各級保護除選擇共模的保護方式外，還應盡量選擇包括差模在內的保護。
殘壓特性是電源避雷器的最重要特性，殘壓越低，保護效果就越好。但考慮到我國電網電壓普遍不穩定、波動范圍大的實際情況，在盡量選擇殘壓較低的電源避雷器的同時，還必須考慮避雷器有足夠高的最大連續工作電壓，選擇耐壓值較高的防雷器。如果最大連續工作電壓偏低，則易造成避雷器自毀。
電源低壓側有不同的保護級別統低，應根據保護級別的不同，選擇合適通流量和電壓保護水平的電源避雷器，并保證避雷器有足夠的耐雷電沖擊能力。原則上，每一級的交流電源之間連接導線超過25m以上，都應做該級相應的保護。
電源低壓側保護用的電源避雷器，應該選擇有失效警告指示，并能提供遙測端口功能的電源避雷器，以方便監控、管理和日后維護。
電源避雷器必須具有阻燃功能，在失效、或自毀時不能起火；且必須具有失效分離裝置，在失效時，能自動與電源系統斷開，而不影響通信電源系統的正常供電。
電源避雷器的連接端子，必須至少能適應25mm²的導線連接。安裝避雷器時的引線應采用截面積不小于10mm²的多股銅導線，建議使用25mm²的多股銅導線，并盡可能短（引線長度不宜超過1.0m）。當引線長度超過1.0m時，應加大引線的截面積。引線應緊湊并排或綁扎布放。
電源避雷器的接地：接地線應使用不小于10～35mm²的多股銅導線，并盡可能就近與交流保護地匯流排、或總匯流排、接地網直接可靠連接。
根據防雷區的劃分和實際情況合理的設計各級電源防雷體系，并選擇適當?shù)姆览灼鳌?/span>
附注：防雷區的劃分
根據IEC1312-1雷電電磁脈沖的防護標準，計算機系統的防雷保護區分為四個區域，各區交界處應作相應的防雷處理。各區劃分如下：
LPZ0A區：直擊雷作用區，處于建筑物避雷針系統保護區以外的區域，由于本區內所有物體均有可能遭受直接雷擊，并可能導走全部雷電流；另外本區能所有物體均處于雷電電磁場最強處，故對于雷電的感應最強。
LPZ0B區：感應雷主作用區，處于建筑物避雷針系統保護區內，但未經空間電磁屏蔽，雷電作用電磁場并不衰減，處于此空間的所用可導電物體均可感應較強雷電流的區域。
LPZ1區：建筑物屏蔽區，本區內各物體不可能遭受直擊雷，流往各導體的雷電流比0B區進一步減小，本區內電磁場也可能會衰減，取決于建筑物的屏蔽措施。
LPZ2區：房間屏蔽區，對于監控主機房所處空間，應采用屏蔽措施，以進一步減小空間電磁場的干擾。
當金屬導線（電源線、信號線等）穿越不同的保護分區時，因電磁感應的作用，會產生較高的過電壓，影響室內設備的安全。因此，需安裝相應的過電壓保護器，對設備進行保護。在不同的保護分區，所采用的防雷器級別是不同的。同時，需要作相應的等電位處理。
